Specialbyggt kabinett för lasermärkning

  • oktober 24, 2019
  • General
  • Specialised Solutions
Hör av dig

Säker och effektiv lasermärkning inom fordonsindustrin

Vår uppgift var att designa ett system där motor-komponenter i gjuten aluminium märks med tydliga och permanenta datakoder. Kan tyckas låta som en enkel match, men utmaningarna var många.

För att uppnå en oförstörbar märkning på gjuten aluminium krävs en bearbetning av ytskiktet. Märkning med till exempel bläckstråle ger inte en permanent kod, utan istället användas lasergravering. Våra industriella lasermärkare tillhör laserklass 4 vilket gör att de kräver en skyddsbarriär så strålning inte sprids i produktionsmiljön. Här kan du läsa mer om olika laserklassningar.

Hänsyn måste även tas till typen av produktionslinje. Komponenterna transporteras via en palettbana som är under kontinuerlig drift. För att hinna skriva en tydlig kod måste komponenterna lyftas av banan och fixeras under tiden märkningen sker. Kravet på spårbarhet är högt och märkningen måste vara tydlig. Koden ska kunna läsas av flera olika typer av skanner och vision-system.

”För att möta kundens krav tog vi fram en konstruktion där palettbanan transporterar komponenterna genom ett specialbyggt skåp för märkning med fiberlaser” Robin Erlin, Special Solutions-utvecklare

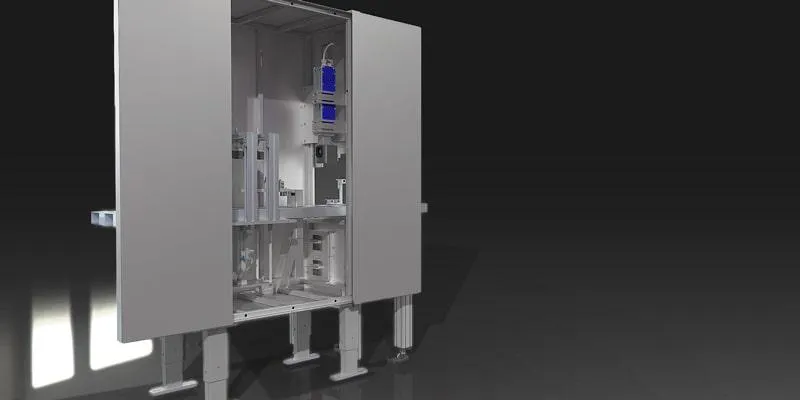

Domino Special Solutions - Fiberlaser

För att märka permanenta koder på den här typen av aluminiumkomponenter finns bara en möjlig lösning – fiberlaser i F-serien. Vår F220i är anpassad för att skriva högkvalitativa koder på hårda material. Tack vare fiberlaser-tekniken uppnås en extremt liten brännviddsdiameter med mycket hög intensitet. Genom att först bränna en kvadratisk yta varpå sedan med en lägre hastighet skriva själva koden, fås en märkning med hög kontrast och en ren ”quite-zoon”.

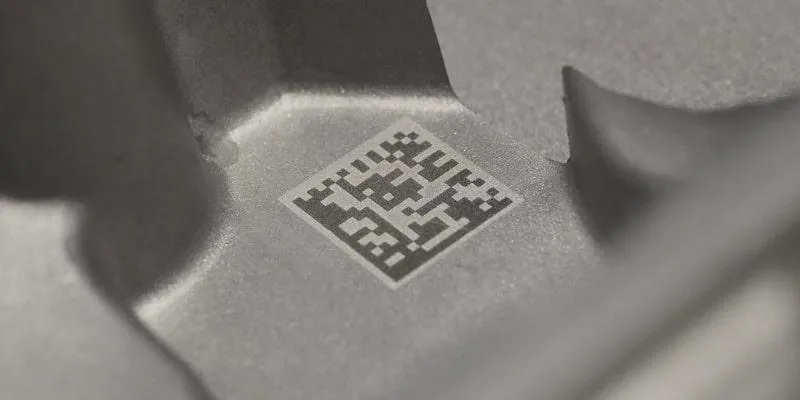

Datamatrix-kod



För att kunna använda en fiberlaser måste den byggas in i ett kabinett som förhindrar att strålning sprids. Komponenterna som ska märkas transporteras via palettbanan in genom en automatiskt öppningsbar lucka på sidan av kabinettet. Väl inne ni skåpet lyfter en hydraulik-konstruktion upp paletten från banan och märkningen genomförs. Kodens läsbarhet och korrekthet kontrolleras med hjälp av en skanner. Sedan släpps paletten ner på banan igen och fortsätter ut genom luckan på andra sidan skåpet.

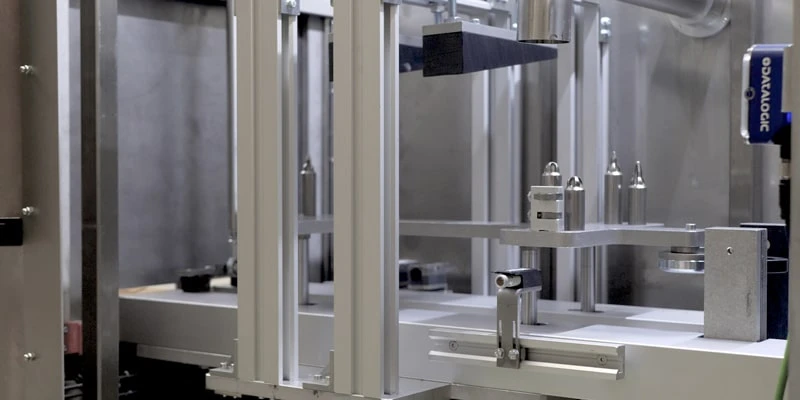

Palettbana



Tack vare att all märkning sker i en sluten miljö uppnår vår konstruktion laserklass 1 istället för klass 4. Permanent lasermärkning i skyddad miljö, helt integrerad i befintlig produktionslinje och utformad efter kundens specifika behov; det är Domino Special Solutions!





Laserskåp



Vill du veta mer om Domino Special Solutions och hur vi kan ta fram anpassade lösningar för er produktion? Kontakta oss idag.

Det här är en del av artikelserien Special Solutions från Domino Sweden AB. Vi hjälper våra kunder med specialanpassade installationer för kompletta märkningssystem.
